熱壓控制管理系統與熱壓傳動進行系統的區別

發布時間：2023-07-07T20:08:51更新時間：2023-07-07T20:08:33 瀏覽量：199

[內容摘要]：熱壓機 熱壓控制系統與熱壓傳動系統的區別在于前者要求熱壓執行器的運動能夠高精度地跟蹤隨機控制信號的變化。東莞熱壓機 適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱...

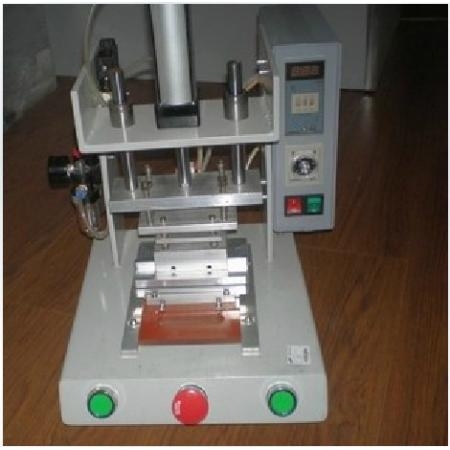

熱壓機熱壓控制系統與熱壓傳動系統的區別在于前者要求熱壓執行器的運動能夠高精度地跟蹤隨機控制信號的變化。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。熱壓成型油壓機橡膠、塑料行業之聚合物如PVC、色母粒等化工原料的混煉加工、配料試驗，以檢測是否達到所要求的顏色和質量，可作為工廠批量生產前配料的依據。將塑料或橡膠原料放于模具內，夾于上、下電熱板之間，在電熱板智能恒溫下施以壓力，使原料成型。氣凝膠熱壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。應不同產品，升溫速度可供挑選。大多數熱壓控制系統是閉環控制系統，因此需要系統的穩定性、響應性和準確性。為此，需要機械-熱壓-電氣集成電液伺服閥、伺服放大器、傳感器、高度清潔的油源和相應的管道布置。熱壓控制系統的安裝調試點如下：

1)油罐內壁材料或油漆不應成為油污的源頭，油罐熱壓控制系統的材料最好采用不銹鋼。

2)采用高精度過濾器，根據電液伺服閥對過濾精度的要求，一般為5 ~ 10μ m。

3）油箱及管路管理系統需要經過一個一般性的酸洗等處理工作過程后，注入低粘度的熱壓油或透平油，進行無負荷發展循環沖洗。循環沖洗須注意到了以下幾個幾點：a）沖洗前安裝伺服閥的位置信息應用研究短路通道板代替；b）沖洗治療過程中過濾器阻塞較快，應及時監督檢查和更換；c）沖洗操作過程中實現定時提取油樣，用污染指標測定分析儀器設備進行環境污染影響測定并記錄，直至沖洗合格為止；d）沖洗合格后放出全部清洗油，通過各種精密過濾器向油箱注入合格的熱壓油。

4）為確保熱壓控制系統在運行過程中具有更好的凈化功能，最好增加低壓自循環清洗回路。

5)電液伺服閥應盡可能靠近熱壓致動器安裝，伺服閥和致動器之間應盡可能少地使用軟管，以改善系統的頻率響應。

6)電液伺服閥是機、液、電一體化的精密產品。在安裝調試之前，需要具備相關的基礎知識，尤其是要詳細閱讀和理解產品樣品和說明書。注意以下幾點:a)安裝的伺服閥型號是否符合設計要求，伺服閥在出廠時的動靜態性能試驗資料是否齊全；b)伺服放大器的型號和技術數據是否符合設計要求，其可調參數應與所用伺服閥相匹配；c)檢查電液伺服閥控制線圈的連接方式，串聯、并聯或差動連接，哪一種符合設計要求；d)反饋傳感器(如位移、力、速度傳感器)的類型和連接方式是否符合設計要求，尤其是傳感器的精度，直接影響系統的控制精度；e)檢查油源壓力和穩定性是否滿足設計要求。如果系統有蓄能器，檢查充氣壓力。

7）熱壓技術控制管理系統可以采用的熱壓缸應是低摩擦力熱壓缸，安裝前應測定其最低啟動資金壓力，作為企業日后進行檢查熱壓缸的根據。

8）熱壓控制系統在正式運行前應仔細清除氣體，否則會對系統的穩定性和剛度造成很大影響。
