熱壓機的溢流節流閥及其工作原理

發布時間：2023-03-22T11:06:55更新時間：2023-03-22T11:06:40 瀏覽量：152

[內容摘要]：熱壓機 溢流節流閥?它的工作基本原理是什么?職能進行符號意義是什么? 液壓溢流節流閥是由溢流閥與節流閥并聯而成的組合閥，是補償節流閥壓力的另一種方式。真空硫化機 由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。生產硫化...

熱壓機溢流節流閥?它的工作基本原理是什么?職能進行符號意義是什么?

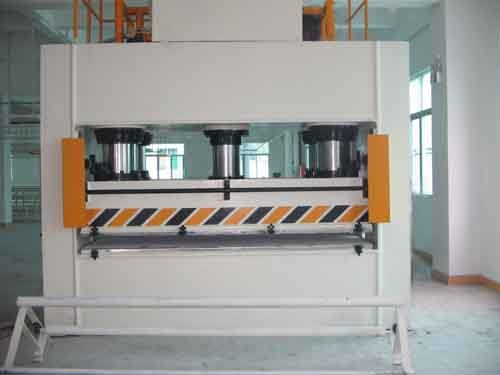

液壓溢流節流閥是由溢流閥與節流閥并聯而成的組合閥，是補償節流閥壓力的另一種方式。真空硫化機由主機及控制機構兩大部分組成。油壓機主機部分包括機身、主缸、頂出缸及充液裝置等。生產硫化機廠家壓制時，摸具必須放在墊板中心位置，禁止偏心使用。每班開機前，試壓后，應檢查一次模具是否有裂損。大型熱壓機動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。熱壓貼合機可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。

液壓溢流節流閥的工作原理如圖4-47所示。液壓 PI 從油泵進口到安全閥1，同時通過控制汕頭到閥芯底部。通過環形通道將油引入節流閥的進口，使節流閥的進口油壓為 p ~ = pi。節流閥的出口油壓為 P3，煙囪控制油路導致溢流閥閥芯。這樣，溢流閥閥芯同時接收兩個液壓控制信號 p2和 p3，閥芯上部的彈簧力處于平衡狀態。當出口壓力 p3升高時，閥芯力平衡被打破，閥芯向下移動，溢流口減小，使泵工作壓力增大，因此節流閥入口壓力 PZ 也增大，從而保持不變。相反，當 p3減小時，溢流軸向上移動，溢流開度大，泵的油壓 PI 下降，即 p2下降，仍使 P 不變。從而實現了節流閥的壓力補償，使節流閥在近似恒定的壓差條件下工作，保證調節流量與負荷變化無關。

熱壓機溢流節流閥的功能符號(B)和簡化符號如圖4-48(a)和(B)所示。

溢流節流閥要裝在液動機的進油路上。為防止信息過載，在閥中同時安裝了一個社會安全閥3。由于油泵的工作環境壓力隨負載發生變化而變化，使液壓技術系統進行能量損失和發熱量減小、效率可以提高γ但對流量以及穩定性有影響。所以我們這種調速研究方法的流量穩定性差一些，一般企業應用分析在對調速性能設計要求不太高、功率影響較大、但要求管理效率具有較高的調速系統中，如用在拉床、插床、刨床的液壓系統中。
