熱壓機溢流閥的功用

發布時間：2023-06-29T15:09:17更新時間：2023-06-29T15:09:00 瀏覽量：112

[內容摘要]：熱壓機溢流閥的主要作用是對熱壓控制系統定壓或進行信息安全環境保護。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所...

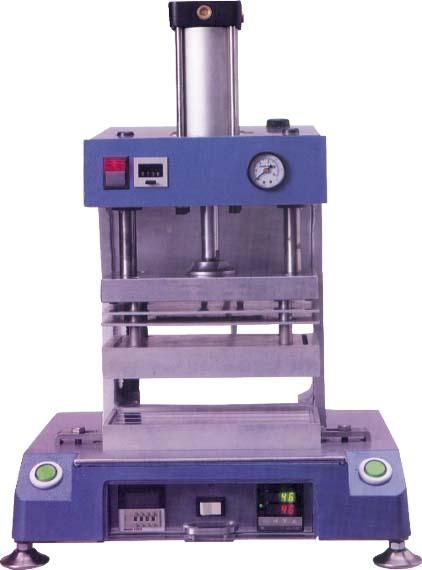

熱壓機溢流閥的主要作用是對熱壓控制系統定壓或進行信息安全環境保護。東莞熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。四柱熱壓成型機觸控操作界面，程序密碼保護。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。塑料熱壓機感溫棒：采用旋入式結構，測溫靈敏、感熱快、精度高。幾乎在所有的熱壓系統設計中都需要我們用到它，其性能好壞對整個熱壓系統的正常管理工作有很大發展影響。

在熱壓機熱壓系統中，減壓閥的主要用途是恒壓。常用于節流調速系統中，與流量控制閥配合使用，對進入系統的流量進行調節，使系統壓力基本保持恒定，安全閥2并聯在系統中。流入熱壓缸4的流量由節流閥3調節。由于計量泵1的流量大于熱壓缸4所需的流量，因此油壓上升，安全閥2打開，剩余的油經由安全閥2返回油箱。因此，安全閥在此的功能是在連續泄壓過程期間保持系統壓力基本不變。用于過載保護的安全閥通常稱為安全閥。的變量泵調速系統。正常工作時，安全閥2關閉，無溢流，只有當系統發生故障，壓力上升到安全閥調節值時，閥口才打開，使變量泵排出的油通過溢流閥2流回油箱，確保熱壓系統的安全。

用作背壓閥。當安全閥與回油回路串聯時，可產生背壓，致動器運動平穩。此時安全閥的設定壓力較低，一般使用低壓安全閥即可。

使用熱壓安全閥時應注意以下事項:

① 使用的工作油為15-38cSt。

② 工作油溫一般為10-60 ℃。

3系統的過濾精度不得小于25微米(在 NAS12污染水平范圍內)。

④安裝方向元件要求。管道連接閥和法蘭連接閥應有可靠的支撐，最好有另一個支撐閥門的支架；平板閥安裝面的表面粗糙度大于6.3μm，平面度為0.01mm

⑤調節經濟壓力時，先松開鎖緊螺母，順時針方向轉動手輪，壓力不斷升高；逆時針進行轉動手輪，壓力可以降低。調好社會壓力后，擰緊鎖緊螺母。

安全閥只需在需要遠程控制或多級壓力控制時，遠程控制口可連接控制油路，其他情況下均被堵塞。

⑦溢流閥的回油阻力(背壓)不應大于0.7MPa，回油一般應直接接至油箱。溢流閥泄放時，出油口背壓不得超過設定壓力的0.02。

⑧用戶購回組件后如不進行及時通過使用，須將企業內部灌入防銹泊，并將外露加工材料表面涂防銹脂，妥善處理保存。

（9）電磁溢流閥中電磁換向閥的電壓和接線形式必須正確。

改變壓力調節彈簧可以改變其壓力范圍，但必須符合彈簧的標準。
