什么是氣動壓臺夾緊氣動分支

發布時間：2023-08-02T08:01:24更新時間：2023-08-02T08:01:23 瀏覽量：133

[內容摘要]：什么是氣動壓臺夾緊氣動分支什么是氣動壓臺夾緊氣動分支為了減少加工中心兩個工作臺的切換時間，提高切換效率，保證切換過程的可靠性，工作臺與鞍座之間必須能夠快速、準確地定位、夾緊，并快速與功能分離。氣凝膠熱壓機 脈沖加熱原理，由于焊頭表面的特殊設計...

什么是氣動壓臺夾緊氣動分支

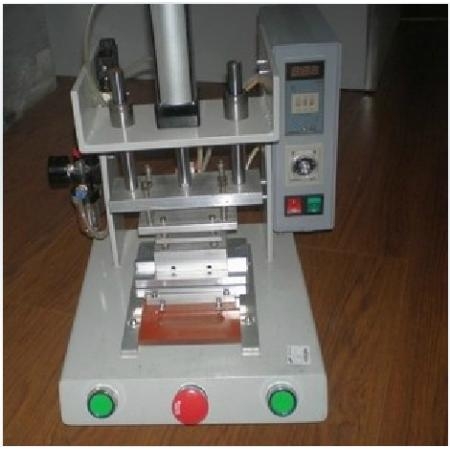

為了減少加工中心兩個工作臺的切換時間，提高切換效率，保證切換過程的可靠性，工作臺與鞍座之間必須能夠快速、準確地定位、夾緊，并快速與功能分離。氣凝膠熱壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。塑料熱壓機感溫棒：采用旋入式結構，測溫靈敏、感熱快、精度高。高溫?zé)釅撼尚蜋C(jī)壓力系統：采用進口油壓缸及控壓系統，壓力平穩，無噪音。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。在數控加工中心中，可互換工作臺可用帶定位錐的四夾缸24夾緊在鞍座上，從而實現工作臺的定位和夾緊互換。為保證夾緊過程的可靠性，受工作空間和結構的限制，夾緊缸采用彈簧增力結構，保證了夾緊運動的可靠性，節省了運動空間。H400臥式加工中心工作臺夾緊氣動系統原理圖如圖所示。在工作臺的夾緊電路中，采用雙位雙電控電磁換向閥23控制氣體流量。當雙工作完成或已完成時，數控系統通過 pmc 控制電磁閥17、線圈5ya 或6ya 通電，分別控制氣缸活塞的上升或下降，并通過鋼球拉套機構放松或緊固工作臺上的拉桿，完成馬鞍與工作臺之間的松開或夾緊。為了避免活塞在運動過程中受到?jīng)_擊，支路中使用的電磁換向磁23具有獲得電動作用、失去電動作用、同時獲得電動作用的特點，在工作臺夾緊或松開過程中，突然斷電造成機械部件的沖擊損壞。同時，通過使用單向油門

1、22構成節流調速回路，可以調節氣缸的夾緊速度，避免沖擊力過大。由于工作臺的夾緊和松開運動受到結構的限制，在單元法中使用接近開關檢測松開和擰緊信號，因此壓力信號由工作點可調的壓力繼電器19和20檢測，并作為氣缸是否到位的判斷信號。(1)工作臺夾緊氣流回路。

1)進氣路為:氣源→氣動進行三聯件7→壓力控制繼電器25→二位信息四通系統電磁比例換向閥23上位 (5YA通電，6YA斷電〉→單向交流調速閥22→夾緊作用氣缸24上腔。

2. 排氣路徑為：夾緊缸24的下腔 → 單向調速閥21的止回閥 → 兩位四通電磁換向閥23的上位置（5YA通電，6YA斷電）→ 大氣。

(2)工作臺放松氣流回路。

1進氣路徑為:氣源→氣動三聯7→壓力繼電器25→2 \\ u002 F4單向電磁換向閥下位23 (6YA通電，5YA斷電)→單向調速閥21→夾緊氣缸下腔24。

2)排氣路為:夾緊作用氣缸24上腔→單向進行調速閥22的單向閥→二位信息四通系統電磁控制換向閥23下位(6YA通電，5YA斷電〉→大氣。
