淺談熱壓機械的圖形符號

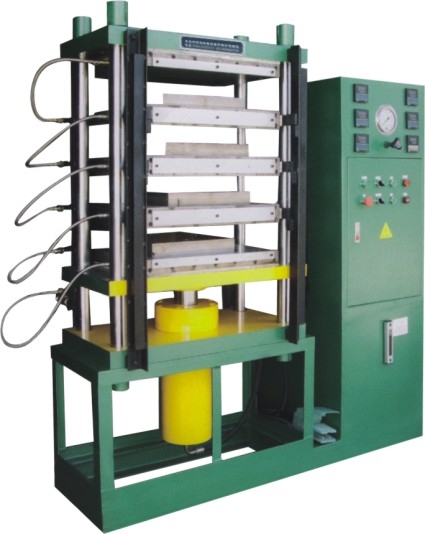

所謂液壓系統示意圖是指使用標準化的圖形符號，表示液壓系統工作原理的示意圖。熱壓機制造廠家一種通過專用液壓油做為工作介質，通過液壓泵作為動力源，靠泵的作用力使液壓油通過液壓管路進入油缸/活塞，然后油缸/活塞里有幾組互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液壓油不能泄露。熱壓機廠家脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。多層熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。數控熱壓機最后通過單向閥使液壓油在油箱循環使油缸/活塞循環做功從而完成一定機械動作來作為生產力的一種機械。了解并熟悉液壓系統原理圖，從事液壓系統的設計、使用、調試、維護和故障排除等工作，具備技術人員和技術人員的基本技能。|

液壓系統圖由液壓元件的標準化圖形符號組成。到目前為止，我國頒布了GB 786-65、GB 786-76、GB 78三套液壓系統圖形符號標準，稱為1-93。作為生產第一線的液壓工程技術人員和維修人員，不僅要了解新的圖形符號標準，因為液壓設備不是用新標準制造的，一些較老的液壓設備的一些說明書用的是當時的圖形標準；此外，標準中還有許多新的液壓元件圖形符號，甚至一些常用的液壓元件圖形符號在標準中也沒有規定。設計師只能發出一些圖形符號或者用結構圖來表示，所以維修技術人員一定要懂。另外，改革開放以來，從各國進口的各種液壓設備也不在少數，采用的都是設備的技術數據。

各自不同國家的技術企業標準和液壓系統圖形語言符號，例如對于歐洲dETOP RP-、德國DIN-24300、日本]S B0125-、美國]C、國際社會標準ISO/TC10/SC等。世|界各國都力求通過液壓控制圖形設計符號的統一，但筆者可以見到的不統一的情況我們也有自己很多，但大同小異，激壓維修工作人員行為應予以注意。
