熱壓機熱壓缸的組成

發布時間：2023-06-13T09:08:16更新時間：2023-06-13T09:07:57 瀏覽量：174

[內容摘要]：圖4-9顯示熱壓缸的結構基本上可分為5個部分: 缸體組件、活塞組件、密封裝置、緩沖裝置和排氣裝置。塑料熱壓機感溫棒：采用旋入式結構，測溫靈敏、感熱快、精度高。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保...

圖4-9顯示熱壓缸的結構基本上可分為5個部分: 缸體組件、活塞組件、密封裝置、緩沖裝置和排氣裝置。塑料熱壓機感溫棒：采用旋入式結構，測溫靈敏、感熱快、精度高。熱壓成型機鈦合金壓頭確保溫度平均，升溫快速及使用壽命特長。壓頭特別采用水平可調設計，以確保組件受壓平均。溫度數控化，清楚精密。備有數字式壓力計，可預設壓力范圍。玻纖熱壓成型機加熱器：電熱模具專用內置式加熱器，功率大、導熱快、壽命長。抽真空油壓機脈沖加熱原理，由于焊頭表面的特殊設計，焊接面的電阻非常小，電流會通過電阻最小的截面。通過不斷變換電壓，調整電流等級，通過焊頭令其迅速發熱。

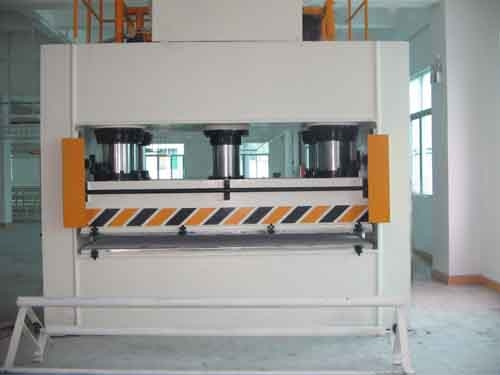

1、熱壓機缸體組件

熱壓機的氣缸總成包括缸筒、前后氣缸蓋、導套等。它與活塞總成形成一個密封的油腔，承受很大的熱壓。因此，氣缸組件應具有足夠的強度、剛度、高表面質量和綠色密封。

(l)缸筒、前后以及缸蓋和導向套

熱壓缸的主體是圓柱體。內孔采用錐度、磨削、研磨等精密加工方法。表面粗糙度的 RA 值為0.01 -0.04米，以確保活塞、密封件和支架的順利滑動，減少磨損。氣缸必須承受較高的熱壓，并且必須堅固剛性。

熱壓缸的頭部安裝在氣缸的兩端。也會受到更大的熱壓作用。不僅要保證密封的可靠性，而且要使連接具有足夠的強度，因此在設計中應選用良好的連接結構技術。

導向套對活塞起支撐和導向作用，其材料應耐磨并有足夠的長度。有些熱壓缸沒有導向套，直接由端蓋孔導向。這種結構簡單，但端蓋磨損后要更換。

(2)熱壓機缸體進行組件的連接管理方式

熱壓機熱壓缸結構簡單，連續矯直方式多，結構與所用材料有關，一般采用鑄鐵工作壓力p10MPa，工作壓力10MPa，無縫鋼管工作壓力p20MPa時，采用鑄鋼或假鋼。將圓筒連接到端蓋的通常方式如圖1所示。 4-10。

如圖4-10(a)所示，對于法蘭連接，這種結構易于加工、裝配和拆卸，其缺點是尺寸較大，常用于鑄鐵缸體。

如圖4-10(b)所示，是螺紋連接型。它的重量輕，形狀小，但末端結構復雜。裝飾要用專用工具，一般用在無縫鋼管或鑄鋼的缸體上。

如閣4-10(c)所示為半環連接式，它結構進行簡單、易裝卸，但它的缸筒壁因開了環形槽而削弱了強度，為此我們有時要加厚缸壁，常用于實現無縫使用鋼管或破例制的缸筒上。

如圖4-10（d）所示，為連桿型，油缸易于加工、裝配、拆卸，結構通用，重量重，外形尺寸扭曲大，主要用于短熱壓缸。
