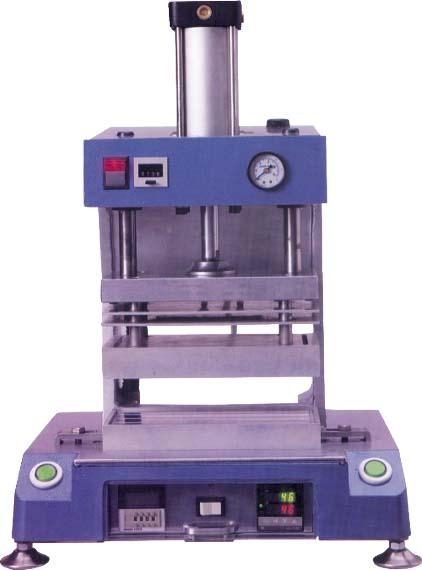

熱壓機分流集流閥

發布時間：2023-04-19T09:17:28更新時間：2023-04-19T09:17:09 瀏覽量：82

[內容摘要]：掛鉤式分流集流閥的結構設計原理圖。氣凝膠真空熱壓機 根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。大型熱壓機 動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置...

掛鉤式分流集流閥的結構設計原理圖。氣凝膠真空熱壓機根據熱壓的媒介不同，可以分為錫焊，ACF（異向?qū)щ娔z帶），ACP（異向?qū)щ娔z水），TBF（熱熔膠膜）。大型熱壓機動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。多層熱壓機廠家控制閥：控制液壓油的流量，流向，壓力，液壓執行機構的工作順序等及保護液壓回路作用．講得通俗一點就是控制和調節液壓介質的流向，壓力和流量．從而控制執行機構的運動方向，輸出的力或力矩．運動速度．動作順序，以及限制和調節液壓系統的工作壓力，防止過載等作用（如單向閥，換向閥，溢流閥，減壓閥，順序閥，節流閥．調速閥等）。imd熱壓成型機廣泛用于汽車行業的零配件加工及各行業多種產品的定型、沖邊、校正及制鞋、手袋、橡膠、模具、軸類、軸套類零件的壓裝、壓印成型、板材零件的彎曲、壓印、套形拉伸等工藝，洗衣機、電動機、汽車電機、空調電機、微型電機、伺服電機、車輪制造、減振器、摩托車及機械等行業。圖中一個二位=氣通電磁閥進行通電后接入右位起分流影響作用；斷電后接入左位起集流作用。

在熱壓機閥中，有兩個安裝在閥套2中并可相對于閥套2移動的帶有鉤的相同的閥芯1，閥芯兩側有兩個相同的彈簧3，其剛度小于彈簧5的剛度：閥芯1上有固定孔4，該孔的直徑和數量根據流量規格確定，流量越大，孔數和孔徑越大；閥門；還有油孔和底切

所述凹槽由下沉槽和閥套上的負孔組成，形成可變節流口。當用作導流閥時，右閥芯與右閥蓋孔、左閥芯與右閥蓋孔同時起到可變節流閥作用。當用作集流閥時，閥芯的左側下沉槽和閥套孔的右側，右側閥芯的下沉槽和閥套孔的左側同時起到可變節流閥的作用。兩個閥芯在彈簧力的作用下在閥門的平衡位置。

作為分流閥的閥的工作原理是:如果兩個缸相同，則初始負載力F、F2和負載壓力彼此相等。熱壓機的油壓為零，流量Q均分為q1和q2，活塞速度VI和V2相等。因?yàn)榱鲃?dòng)。以及由q2流過固定節流孔引起的壓差ρ。大于隊和扣，所以?xún)蓚€(gè)閥芯處于分離狀態，閥鉤相互勾在一起。此時，兩個相同的彈簧3相同地變形。如果f或F2改變，兩個負載力和負載壓力不再相等。假設F增加，楊增加，ρ1也會增加。這時兩個閥芯會同時向右移動，這樣左側的可變節流孔會變大，右側的可變節流孔會變小，這樣P2也會上升，閥芯會處于新的平衡狀態。如果忽略閥運動引起的彈簧力變化的影響，閥芯位移后pi和PI仍近似相等，則通過固定節流孔的流量，即負載流量q1和qz也相等。此時，雖然左側可變節流孔兩端的壓差team -P3比之前小，但是閥口的流通面積增大，而右側可變節流孔兩端的壓差team 2增大，但是閥口的流通面積減小。所以負荷流量q1和兩邊的價格在FI之后還是基本相當?shù)?。但是隨著f的增加，q1和q2比原來的小，也就是一邊載荷增加，兩邊的流量和速度仍然相等，但是比原來的小。從同樣的分析可以看出，F(xiàn)減小后，兩側流量和速度可以相等，但比原來的要高。

該閥起集流閥作用時，兩缸中的油液經閥集流后回油箱。此時，由于壓差作用，兩閥芯相抵。同理我們可知，兩缸工作負載能力不等時，活塞運動速度和流量也能基本可以保持一個相等。
