熱壓機油壓控制系統的工作原理

發布時間：2023-02-02T11:22:18更新時間：2023-02-02T11:22:09 瀏覽量：96

[內容摘要]：熱壓機 油壓控制管理系統的工作基本原理\ 熱壓機在此以液壓伺服信息系統為例，說明我國液壓技術控制管理系統工作原理。抽真空熱壓機 一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接...

熱壓機油壓控制管理系統的工作基本原理\

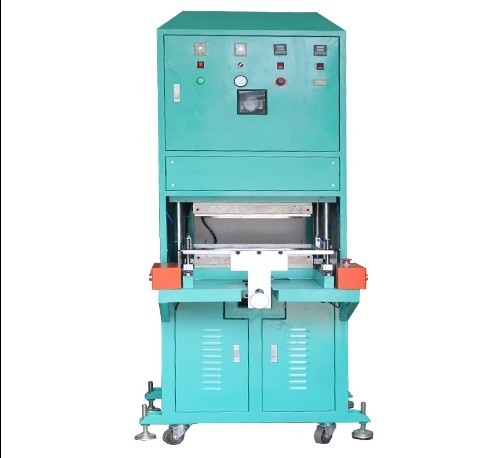

熱壓機在此以液壓伺服信息系統為例，說明我國液壓技術控制管理系統工作原理。抽真空熱壓機一種將兩個預先上好助焊劑鍍錫的零件加熱到足以使焊錫熔化、流動的溫度，固化后，在零件與焊錫之間形成一個永久的電氣機械連接設備。電池?zé)釅簷C(jī)控制閥：控制液壓油的流量，流向，壓力，液壓執行機構的工作順序等及保護液壓回路作用．講得通俗一點就是控制和調節液壓介質的流向，壓力和流量．從而控制執行機構的運動方向，輸出的力或力矩．運動速度．動作順序，以及限制和調節液壓系統的工作壓力，防止過載等作用（如單向閥，換向閥，溢流閥，減壓閥，順序閥，節流閥．調速閥等）。抽真空平板硫化機廠家可利用活動橫梁行程速度恒定和泵供液壓力變化的特點，作為操縱分配器的信號，以實現油壓機的自動控制。油壓熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。圖1-1所示為一機床工作臺液壓伺服電機控制環境系統電路原理圖，系統的能源為液壓泵1 它以恒定的壓力(由溢流閥2設定〉向系統供泊。液壓發展動力分析裝置由伺服閥(四通控制滑閥〉和液壓缸主要組成。伺服閥是一個企業轉換可以放大功能組件，它將建筑電氣一機械電子轉換器(力馬達或力矩馬達〉給出的機械設備信號數據轉換成液壓作為信號〈流量、壓力〉輸出并加以利用功率放大。液壓缸為執行器，其輸入的是壓力油流量，輸出的是拖動負載(工作臺〉運動變化速度或位移。與液壓缸左端相連的傳感器網絡用于提高檢測水平液壓缸的位置，從而能夠構成情況反饋控制。

當電輸入指令裝置發出指令信號 UJ 時，將反饋信號與指令信號進行比較，得到誤差信號 ~ U，即放大器產生的電信號(通常是電流)。液壓沖床給電動一個，機械變頻器給電動一個，使機電變頻器帶動閥芯驅動閥心運動。不妨設置閥門中心向右移動，距離所在的節流窗口 B、 D 將有相應的開度，閥門中心向右移動的距離即為節流，開度窗口(流量區域)和上述誤差信號 ~ U (或電流)。按比例。在閥芯移動后，液壓泵1的壓力油通過節流窗口 b 從 p 端口經節流窗口 b 進入液壓缸的左腔(右腔內的壓力油通過節流窗口 b 進行節流，窗口 d 被重新考慮，液壓缸的活塞桿推動負載將句子向右移動，同時，反饋傳感器的作用使誤差和閥門節流窗口開啟量減少，直到反饋傳感器的反饋信號和指令信號(誤差) ~ U = O 之間的差異,當機電轉換器回到中間位置(零位)時，伺服閥也處于中間位置，輸出流量等于零，液壓缸停止移動，此時負載處于合適的平衡位置，從而完成熱壓機液壓缸輸出位移到指令輸入的以下移動。如果加上反向命令信號，滑閥就會反向移動，液壓缸也會跟著反向移動。
